全部资讯
ALL INFORMATION

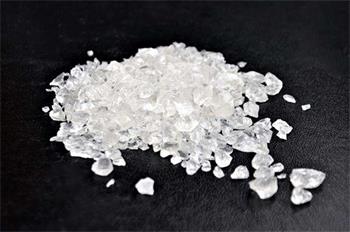

中国德富塑料网讯：PC（聚碳酸酯）是分子链中含有碳酸酯基的高分子聚合物，根据酯基的结构可分为脂肪族、芳香族、脂肪族-芳香族等多种类型，目前是五大工程塑料中增长速度最快的通用工程塑料。

PC材料的优点与缺点

聚碳酸酯无色透明，耐热，抗冲击，阻燃BI级，在普通使用温度内都有良好的机械性能。聚碳酸酯的耐冲击性能好，折射率高，加工性能好，不需要添加剂就具有UL94 V-0级阻燃性能。PC主要性能缺陷是耐水解稳定性不够高，对缺口敏感，耐有机化学品性，耐刮痕性较差，长期暴露于紫外线中会发黄。PC也和其他树脂一样，容易受某些有机溶剂的浸蚀。聚碳酸酯的耐磨性差，一些用于易磨损用途的聚碳酸酯器件需要对表面进行特殊处理。

PC（聚碳酸酯）的加工条件

聚碳酸酯的综合性能优良，特别适用于制造尺寸精密、形状复杂、承受轻负荷或较少冲击负荷的小型制件。加工过程中，粘度随温度的增加而降低，需严格控制原料干燥、注射温度、模具温度三大条件。

1、原料干燥

聚碳酸酯最突出的是高温下对微量水分的敏感性，加上熔融温度高，熔融粘度大，常因处理不当而出现开裂和其他质量事故，所以注塑前必须严格、彻底进行干燥。经干燥后塑料水分含量应不大于0.02%，微量水分的存在可以使聚碳酸酯发生破坏性的降解，粘度下降，放出二氧化碳等气体，塑料变色，性能变坏。注成的光盘制品易带银丝、气泡，甚至破裂。水分含量越高，破坏性降解现象越严重。

2、注射温度

聚碳酸酯的热加工特性有两个：有较高的热稳定性和很宽的成型温度范围;由温度变化引起粘度变化较大，由剪切速率变化引起粘度变化较小。

即聚碳酸酯(PC)熔融流动性大受温度变化的影响，而压力的影响作用不大。 所以历来都是把注塑温度的调节作为顺利进行成型和控制制件质量的有效手段。

但是，若温度过低，粘度大，供料不足，会导致制件表面收缩、起皱纹、无光泽、银丝紊乱;温度过高或高于320℃且停留时间过长，会造成严重降解，导致制件带飞边、呈暗褐色、表面有银丝暗条、斑点和纹迹，内部有气泡，物理性能大幅下降。

3、模具温度

聚碳酸酯粘度高，流动性差，对剪切作用不敏感，冷却速度快，容易使制件表面产生缺陷，形成内部应力。

若模温过低，制件难充满型腔，或带有收缩率大、波纹、毛斑、暗条、空洞等表观缺陷，会增加制件残余。

若模温过高，制件冷却慢，成型周期长，表面光泽差，又会造成粘模，使顶出和脱模困难，制件桥区、翘曲变形
