全部资讯
ALL INFORMATION

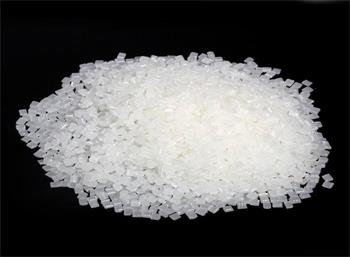

中国德富塑料网讯：聚邻苯二酰胺(简称PPA)树脂是以对苯二甲酸或邻苯二甲酸为原料的半芳香族聚酰胺。既有半结晶态的，也有非结晶态的，其玻璃化温度在255°F左右。非结晶态的PPA主要用于要求阻隔性能的场合;半结晶态的PPA树脂主要用于注塑加工，也用于其它熔融加工工艺下文主要介绍后者——半结晶态PPA树脂，特别注明的除外。半结晶态PPAS的熔点约590°F，以不透明矩形切片的形式供应。

　　PPA树脂比脂肪类聚酰胺如尼龙6，6等更结实坚硬;对水分的敏感度更低;热性能更好;而且蠕变、疲劳和耐化学品性能也好得多。例如：含 45%玻璃短纤维的PPA树脂，抗张强度约276MPa，弯曲模量超过13786MPa，热变形温度(HDT)549°F。即使矿物填料级的PPA，抗张强度也能达到117MPa。PPA树脂的延展性不如尼龙6，6，然而，已经开发出未增强的冲击改性级PPA树脂，其缺口悬臂梁式冲击强度高达20英尺·磅 /英寸。

　　所有的聚酚胺都吸收一定的水分，引起增塑作用和尺寸改变。例如尼龙6，6，在23°F下，相对湿度为100%时，能吸收8.9%的水分，这使其玻璃化温度由6.5°C降到一20℃，尺寸增加2.3%。在相同条件下，PPA树脂能吸收约6%的水分，但其玻璃化温度Tg不会低于40℃，伴随的尺寸增长不超过 1.0%。

　　在正常环境条件下，PPA树脂通常对脂肪烃、芳香烃、氯代烃、酯、酮、醇和大多数水溶液表现出优秀的抗溶性。这类树脂不能经受极强的酸和强氧化剂的作用。可溶于酚和甲酚。PPA并非天生阻燃，根据UL94标准，阻燃级牌号的树脂的定级为VO，直至0.031英寸厚度。

　　改性聚对苯二酰对苯二胺(PPA)塑料的热变形温度高达300℃以上，连续使用温度可达170℃，能满足您所需的短期和长期的热性能。它可在宽广的温度范围内和高湿度环境中保持其优越的机械性特性—强度、硬度、耐疲劳性及抗蠕变性。增韧吕级PPA结合优越的韧度与一定范围的硬度和柔性，在扣件中要求一次性使用的刚性、以及重复性使用中挠屈性的良好选择。
